Disposición de los elementos en un circuito eléctrico

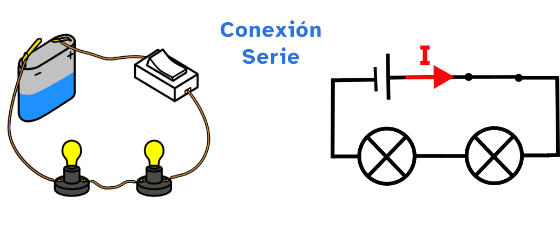

Conexión en serie
Los elementos están en serie cuando se encuentran conectados uno a continuación del otro y formando un único circuito eléctrico (si desconectamos o se rompe alguno no hay corriente eléctrica porque no hay circuito).
Debes saber ⚠️:Cuando tenemos un circuito en serie la misma intensidad que pasa por cada elemento es la misma. Al ser un único circuito, la misma intensidad recorre por todos los elementos y el voltaje del generador se reparte entre los receptores dependiendo de su resistencia. |

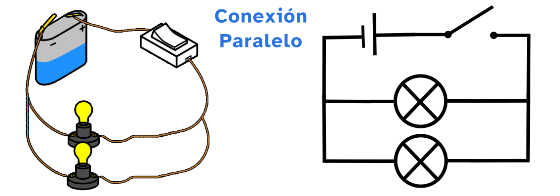

Conexión en paralelo
Los elementos están en paralelo cuando los bornes de conexión de entrada de todos los dispositivos conectados coinciden entre sí, al igual que sus terminales de salida y formando circuitos eléctricos independientes (si desconectamos o se rompe alguno sigue habiendo corriente por el resto de circuitos).
Debes saber ⚠️:La conexión en paralelo es la forma usual de conectar elementos que funcionan con el mismo voltaje o que queremos que funcionen independientemente. Al ser un único circuito, el voltaje es el mismo en todos los elementos y la intensidad se reparte entre los receptores dependiendo de su resistencia. |

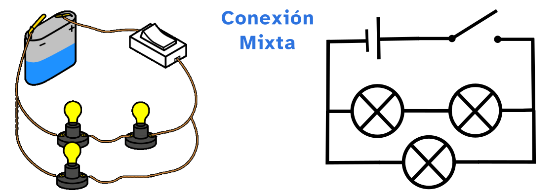

Conexión mixta
Hay una mezcla de elementos conectados en serie y otros en paralelo.
Lectura facilitada
La conexión de los elementos en un circuito eléctrico puede ser en serie, en paralela o mixta.
La conexión en serie es cuando los elementos están conectados uno seguido del otro.
En serie se forma un único circuito.
La conexión en paralelo es cuando los elementos están conectados entre sí al mismo terminal de entrada y al mismo terminal de salida.
En paralelo se forman circuitos eléctricos independientes.
La conexión mixta es una mezcla de elementos conectados en serie y en paralelo.
El montaje de receptores en serie y en paralelo ocupa un lugar especial dentro de la Electrotecnia.
El cálculo de las magnitudes eléctricas que se dan en los circuitos como tensión, intensidad, resistencia y potencia, depende de la forma en que están acoplados dichos receptores.
Por ello, comprender y analizar correctamente estos tipos de acoplamientos resulta esencial para el estudio y diseño de circuitos eléctricos.
Lectura facilitada
Con los generadores conectados en serie el voltaje es mayor.
La intensidad de energía eléctrica es mayor cuanto mayor es el voltaje.
Las pilas en serie se conectan los polos consecutivamente en el mismo orden.
