Especificaciones técnicas de los condensadores.

Las especificaciones técnicas de un condensador definen no solo cuánta energía puede almacenar, sino también cómo de rápido puede entregarla, que tensión máxima puede sorportar, cuánto se calentará al hacerlo, cuál es su tolerancia y cuánto durará.

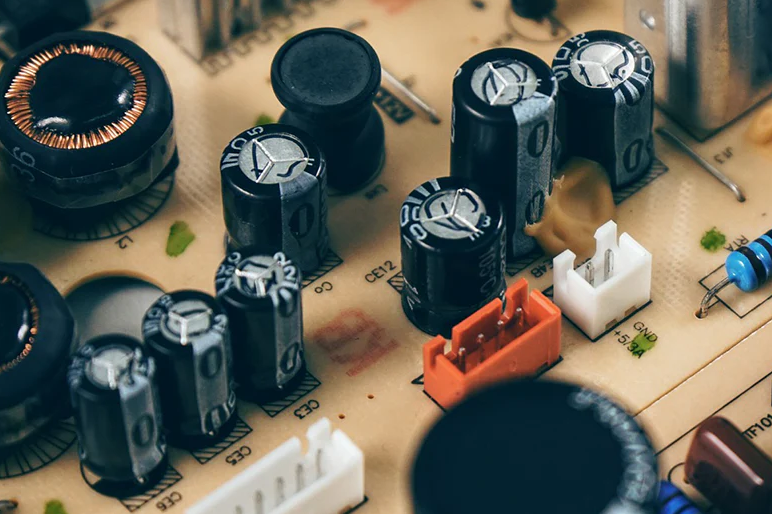

Imagina que necesitas sustituir un condensador dentro de un circuito. A simple vista puede parecer suficiente con elegir otro que tenga el mismo valor en microfaradios, pero en realidad hay varias características importantes que debes tener en cuenta.

Capacidad nominal

Debes saber ⚠️:

Capacidad Nominal

Es la cantidad de carga eléctrica que puede almacenar.

Se mide en Faradios F, aunque usualmente verás microfaradios μF, nanofaradios nF o picofaradios pF.

La capacidad de un condensador puede cambiar con la frecuencia de trabajo (hz) y con la temperatura ambiente, por lo que los fabricantes facilitan el valor de la capacidad junto con estos últimos parámetros.

Tensión de perforación Vp y tensión de trabajo Vn

Debes saber ⚠️:

Tensión de perforación y tensión de trabajo.

Si un condensador es sometido a una tensión excesiva, el dieléctrico no podrá soportarlo y se perforará.

Téngase en cuenta que las armaduras están muy próximas y un aumento de la tensión produce, a su vez, un aumento de atracción entre las cargas de ambas armaduras.

De aquí surge el concepto de tensión de perforación, que se define como la tensión máxima que es capaz de soportar un condensador sin que se destruya su dieléctrico.

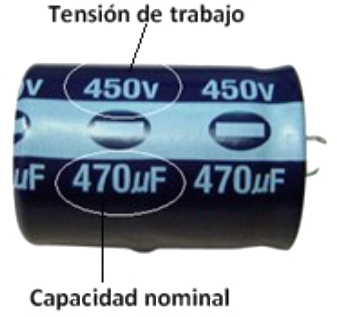

En el ejemplo de la imagen no podemos superar los 450 V, ya que de hacerlo existe riesgo de que el condensador se destruya.

Coeficiente de Temperatura Tc

El valor de un condensador cambia con la temperatura.

Rango de Temperatura Operativa:

Los condensadores pueden llegar a trabajar típicamente entre -40ºC y +85ºC o hasta +105º C. Los fabricantes suelen usar este valor, 105ºC para darnos el valor de la vida útil del condensador.

Vida Útil.

Específicamente para condensadores electrolíticos, la vida útil es finita debido a que el electrolito líquido se seca. Se especifica en horas a la temperatura máxima (ej: 2000 horas a 105ºC). Parece poco (83 días), pero por cada 10ºC que bajes la temperatura de operación real, duplicas la vida útil.

Si usas ese condensador de 2000h a 65ºC (40 grados menos), durará 2000 x 2⁴ = 32.000 horas (casi 4 años seguidos).

Tolerancia %

Nos indica en tantos por ciento los valores en los que se encuentra la capacidad indicada por el fabricante. Las tolerancias más comunes son
del 5, el 10 y el 20 % para todos los modelos de condensadores.
