Interruptores automaticos

¿Qué son los interruptores automáticos?

Los interruptores automáticos, también conocidos con el nombre de disyuntores, están sustituyendo en muchas aplicaciones a los fusibles, ya que protegen bien contra los cortocircuitos y actúan ante las sobrecargas más rápido y de una forma más selectiva.

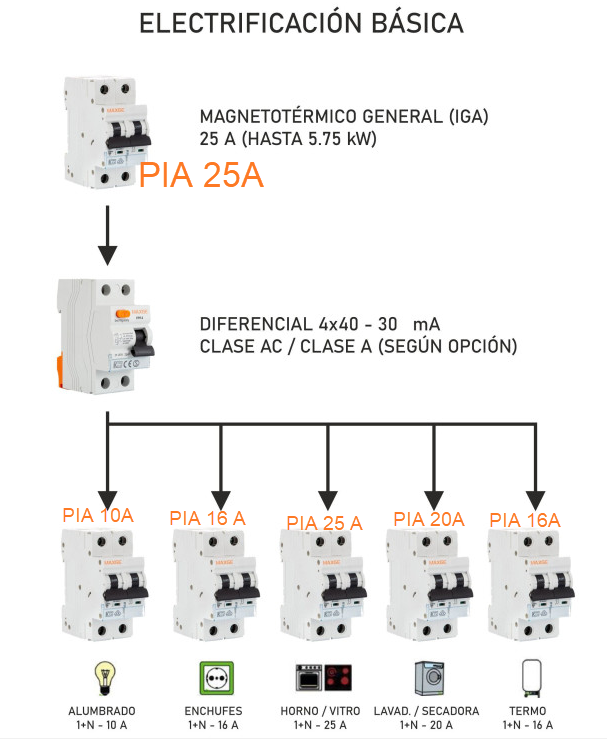

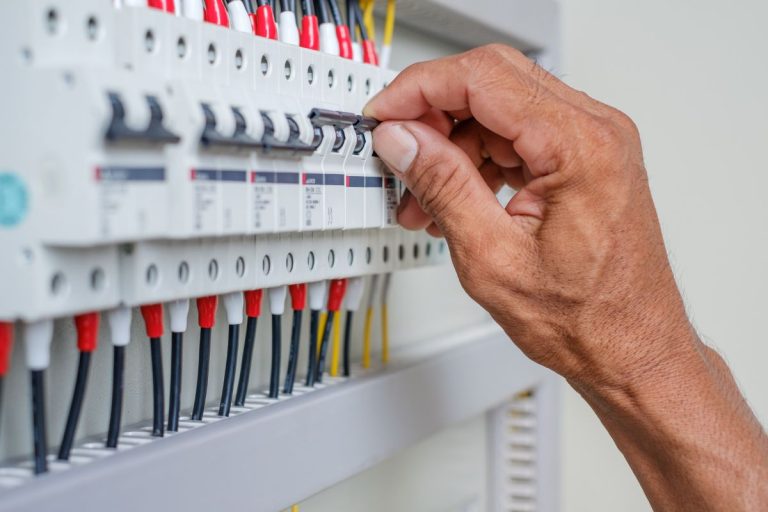

Así por ejemplo, en las viviendas se instala un cuadro de mando y protección con varios interruptores automáticos. Cada uno de estos dispositivos protege de las sobrecargas y cortocircuitos a cada uno de los circuitos independientes de la vivienda.

¿Son mejor que los fusibles?

Los interruptores automáticos presentan una serie de ventajas importantes frente a otros dispositivos de protección, como los fusibles. Una vez que interrumpen el circuito debido a una sobrecarga o un cortocircuito, es posible restablecer el suministro eléctrico de manera manual, rápida y sencilla, siempre que la causa del fallo haya sido corregida.

Esto elimina la necesidad de reemplazar componentes, como sí ocurre con los fusibles, lo que reduce costos y tiempos de mantenimiento.

Además, los interruptores automáticos están diseñados para soportar un gran número de maniobras a lo largo de su vida útil, manteniendo su fiabilidad y garantizando una protección continua del sistema eléctrico.

¿cómo leer la información de un disyuntor?

Los disyuntores o interruptores magnetotérmicos son elementos de protección eléctrica empleados para salvaguardar a los conductores eléctricos ante sobrecargas y cortocircuitos.

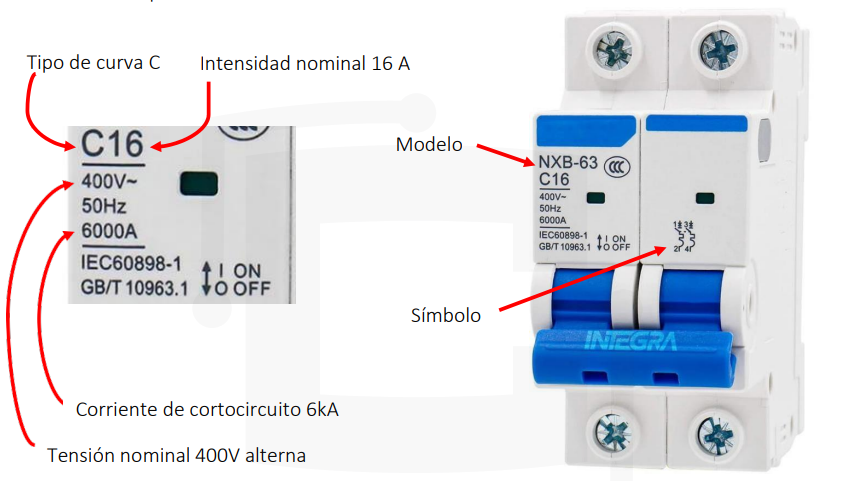

lectrua carasterísticas de un disyuntor — Fuente: Contec

Están disponibles para instalaciones monofásicas y trifásicas, y la elección del disyuntor adecuado se basa en factores como el voltaje nominal, la corriente nominal, el tipo de curva de disparo (B, C, D), y la capacidad de interrupción frente a corrientes de cortocircuito.

Al igual que los fusibles, los interruptores automáticos se fabrican calibrados en amperios.

El calibre nos indica los amperios que pueden pasar por el interruptor de una forma permanente sin que este abra el circuito; superada esta intensidad, el interruptor realiza la apertura del circuito.

El tiempo de respuesta dependerá de las veces que se supere la intensidad nominal del interruptor.

Para intensidades de sobrecargas este tiempo puede ser desde unos pocos segundos a unos pocos minutos.

Para intensidades de cortocircuito la respuesta es mucho más rápida, del orden de milésimas de segundos.
