📒 Ejercicios

📒64. Copia y resuelve en tu cuaderno

Tienes dos condensadores, uno de C₁ = 3μF y otro de C₂ = 6μF. Si se conectan en paralelo, ¿cuál es la capacidad equivalente?

9 μF. En paralelo, las capacidades se suman directamente.

C_{eq} = C_1 + C_2

Utilizando los mismos condensadores del problema anterior 3μF y 6μF, ahora conectados en serie, ¿cuál es la capacidad equivalente?

2 μF

Se conectan tres condensadores en un circuito mixto:

C₁ = 4μF y C₂ = 4μF están en paralelo entre sí, y este conjunto se conecta en serie con C₃ = 8μF.

Representa el esquema de conexión. ¿Cuál es la capacidad total?

4 μF

Dos condensadores, C_A = 2μF y C_B = 4μF, están conectados en serie a una batería de 12V. ¿Qué voltaje tendrá cada uno al cabo de un tiempo?

C_A tiene 8 V y C_B tiene 4 V

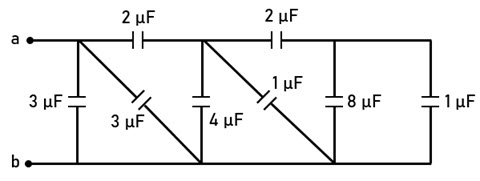

Calcula la capacidad equivalente en el circuito de condensadores mostrado en la siguiente figura:

Circuito mixto

7,54 μF
