Una línea de 12 m va desde un cuadro hasta un enchufe y vuelve (ida y vuelta 24 m).
El cable es de cobre de 2,5 mm².
ρ del cobre = 0,0175 Ω·mm²/m.

1)Calcula la resistencia de la línea.

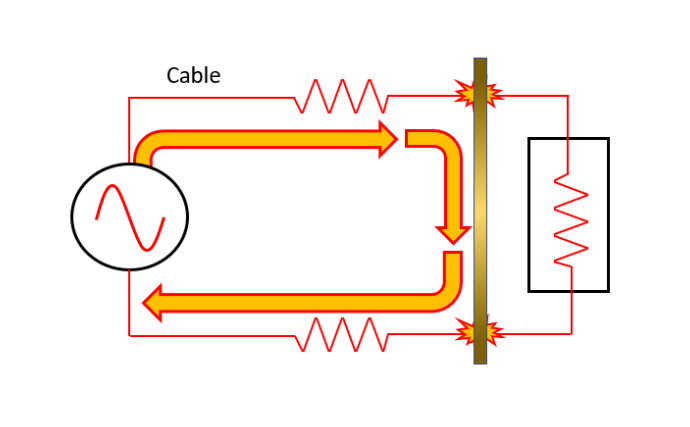

2)Calcula la corriente de cortocircuito si hay contacto directo entre fase y neutro en el enchufe (230 V).

Un alumno ha calculado que la resistencia de la línea hasta un punto de luz es de 0,82 Ω.
Si se produce un cortocircuito en esa caja de conexiones, ¿qué corriente circulará?

En un taller, una manguera de 10 mm² tiene una resistencia total de 0,12 Ω.
Si se produce un cortocircuito al final de la manguera con una tensión de 400 V entre fases, ¿cuánta corriente circulará?

Explica con tus palabras por qué, aunque la resistencia del cable es pequeña, la corriente es tan grande que provoca calor y hace saltar las protecciones.

Desde el cuadro eléctrico de una fábrica hasta un motor de 5 kW y una frecuencia es 50 Hz hay unos 35 m (ida). El cable de cobre que lo alimenta tiene una sección 4 mm². En la unión a la caja del motor hay un empalme con resistencia adicional de 0,03 Ω. Si se produce un cortocircuito fase-neutro en el motor. Calcula la corriente de cortocircuito considerando la resistencia del cable (ida y vuelta) y el valor del empalme.

Determina la intensidad de cortocircuito que aparecerá en una toma de corriente si la energía proviene de un transformador de distribución de 230 v y la línea de alimentación consiste en un conductor de cobre de 4 mm² de sección con una longitud total de 100 m.

¿ Cuál sería la intensidad de cortocircuito si la sección del conductor hubiese sido de 25 mm²?
