Se conectan a una batería de acumuladores de 24 V dos resistencias en serie de 20 Ω y 10 Ω, respectivamente. Se quiere determinar la intensidad que recorre el circuito, la tensión a la que queda sometida cada resistencia, la potencia de cada una de las resistencias y la potencia total del circuito.
Sol: Rt=30 Ω; I= 0,8 A, V1= 16 V, V2= 8 V, P1= 12,8 W; P2= 6,4 W, Pt= 19,2 W

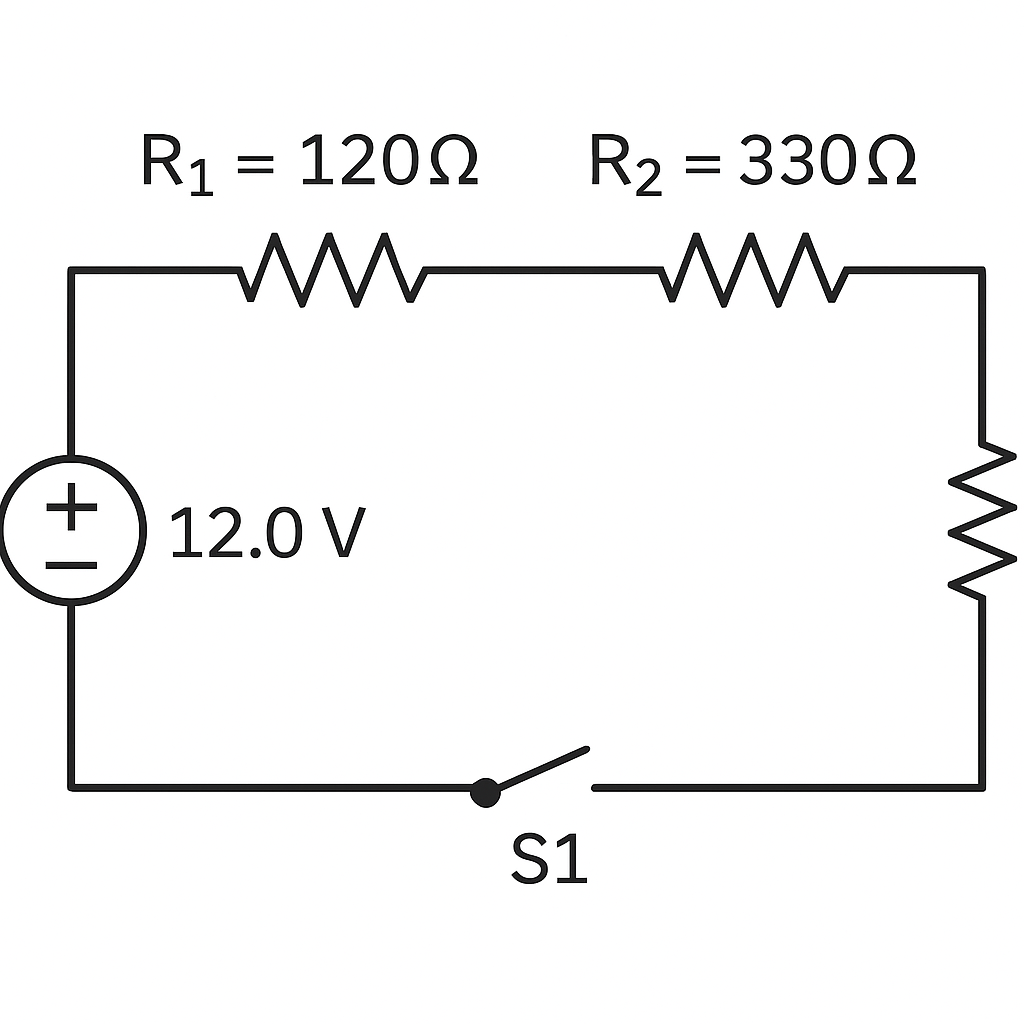

El circuito de la imagen tiene tres resistencias en serie de valores:
R1= 120 Ω, R2=330 Ω y R3=?
Determina la caída de tensión en cada resistencia y la potencia, si se sabe que al cerrar el interruptor S1 circula por el circuito I= 20 mA.
Sol: R3=150 Ω, V1=2,4 V, V2= 6,6 V, V3= 3 V y Pt = 0,24 W

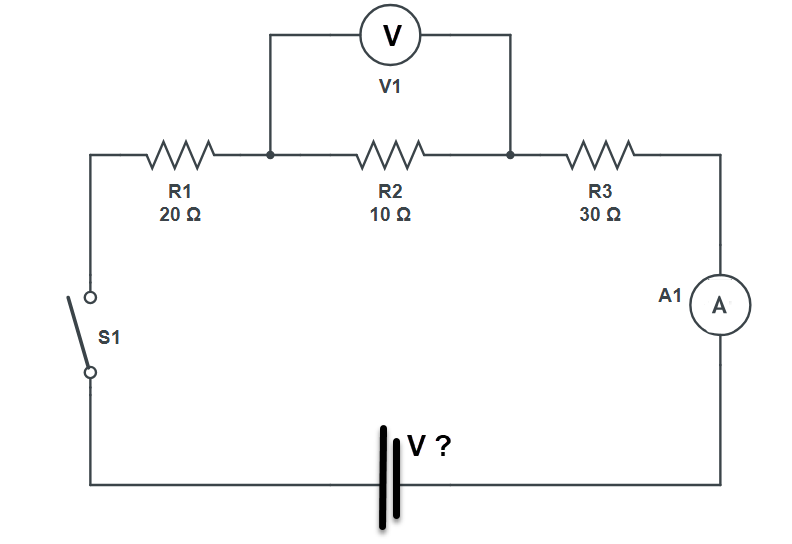

En el circuito de la imagen, la tensión que se ha medido con un voltímetro en la resistencia R2 es de 100 V. Calcula la intensidad de corriente que pasa por el circuito, así como la tensión y potencia de cada una de las resistencias del conjunto.
Sol: I= 10 A, V1=200V, V3= 300 V, Vt=600 V, Pt=6000 W= 2000+1000+3000.

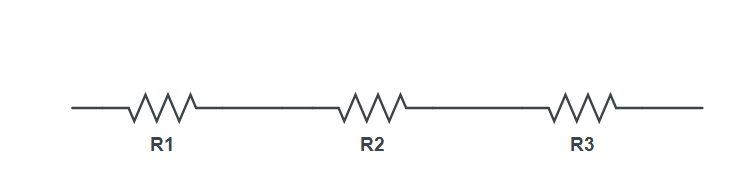

En un circuito eléctrico formado por tres resistencias en serie. Se sabe que las caídas de tensión en cada una de ellas es: V1= 2,0 V, V2= 0,5 V y V3= 1,5 V, y que la corriente que pasa por R1=25mA Determina R1, R2 y R3 así como la resistencia total.
Sol: R1=80 Ω, R2=20 Ω, R3=60 Ω y Rt=160 Ω, VT=4 V
