⚡ Curva magnética de un interruptor automático

La curva magnética representa la parte de la curva de disparo que actúa ante cortocircuitos o corrientes extremadamente elevadas durante tiempos muy breves (milisegundos).

A diferencia de la curva térmica, que responde a sobrecargas lentas, el mecanismo magnético es instantáneo.

🔍 ¿Qué muestra la curva magnética?

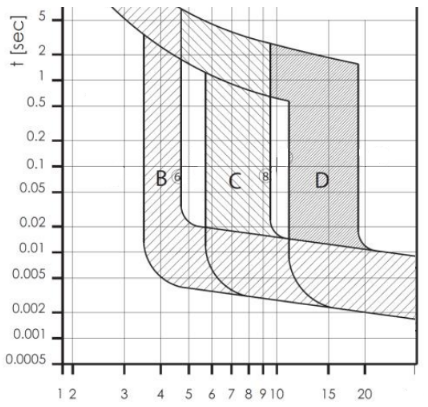

En la imagen ampliada, la parte inferior de la curva indica cómo reacciona el interruptor cuando la corriente es muy alta.

Actúa ante corrientes mucho mayores que In. El disparo es prácticamente inmediato. No hay una sola curva, sino tres tipos principales, definidos por la norma IEC 60898.

🧲 Curvas B, C y D: ¿qué significan?

La norma IEC 60898 establece tres rangos de sensibilidad magnética para pequeños interruptores automáticos (PIA).
Cada curva indica a partir de cuántas veces la corriente nominal (I_n) se producirá el disparo instantáneo.

✔️ Curva B – Alta sensibilidad

Dispara entre 3 I_n y 5 I_n
Es la más sensible a corrientes relativamente pequeñas. ⟶ Se usa en instalaciones donde no se esperan picos de corriente elevados.

Aplicaciones típicas: iluminación, viviendas, cargas resistivas.

✔️ Curva C – Sensibilidad media

Dispara entre 5 I_n y 10 I_n

Equilibrio entre protección y tolerancia a picos moderados. ⟶ Es la más común.

Aplicaciones típicas: circuitos generales, tomas corrientes, pequeñas máquinas y motores.

✔️ Curva D – Baja sensibilidad

Dispara entre 10 I_n y 20 I_n

Permite corrientes de arranque muy altas sin disparo. ⟶ Tiene mayor tolerancia antes de activar el mecanismo magnético.

Aplicaciones típicas: motores grandes, transformadores, equipos industriales o cargas con fuertes corrientes de arranque.
