Un fusible está compuesto por un hilo conductor de menor sección que los conductores de la línea.
En caso de una sobrecarga o cortocircuito, la intensidad se eleva a valores peligrosos para los conductores de la línea, y el fusible, que es más débil, se funde debido al efecto Joule, e interrumpe el circuito antes de que la intensidad de la corriente alcance esos valores peligrosos.
Los fusibles son importantes para la protección del circuito y se clasifican principalmente según la naturaleza de la corriente que están diseñadas para manejar:

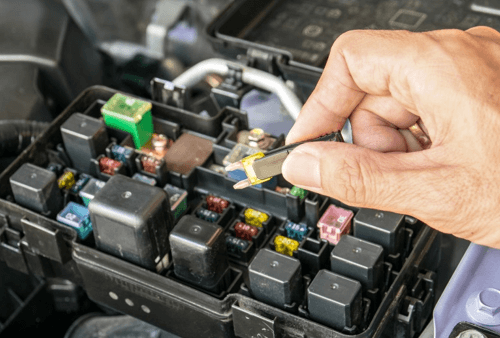

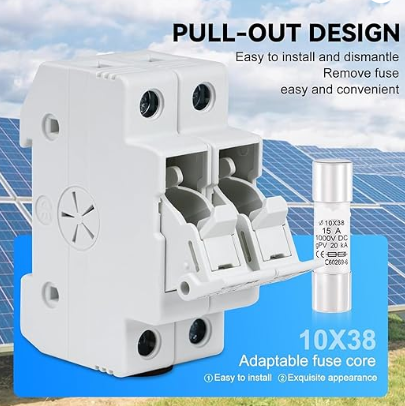

Corriente alterna (CA) y corriente continua (DC).
Hoy en día, para la fabricación de hilos fusibles, se emplean aleaciones especiales estudiadas para conseguir los
mejores resultados.
Estas aleaciones pueden ser de cobreplata, plomo-estaño, etcétera.

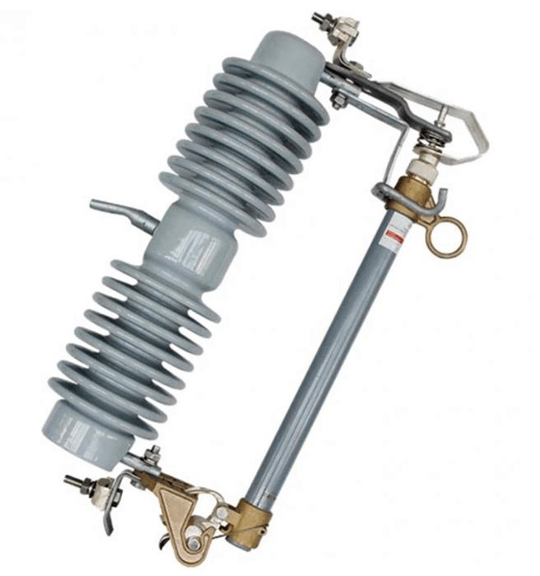

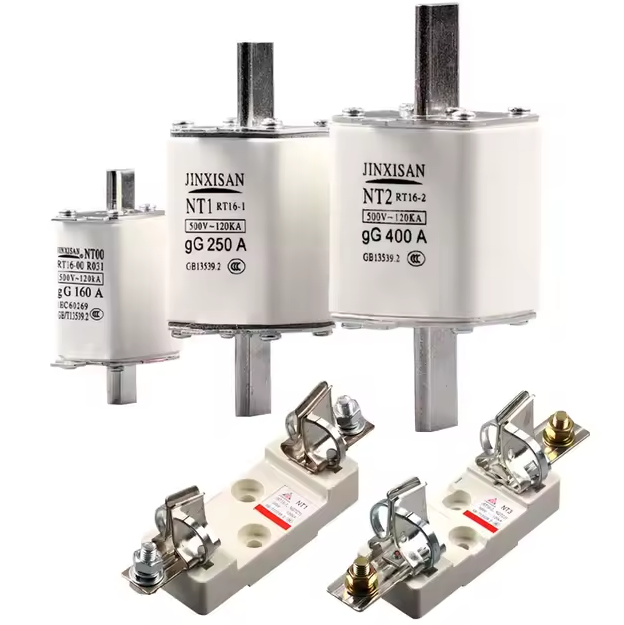

Cuando un hilo fusible se funde, las gotas de material en estado líquido se proyectan, lo que puede producir quemaduras y accidentes, incluido peligro de incendio. Por esta razón, los hilos fusibles se deben colocar en el interior de recipientes herméticamente cerrados, dando así lugar a los llamados cartuchos fusibles.

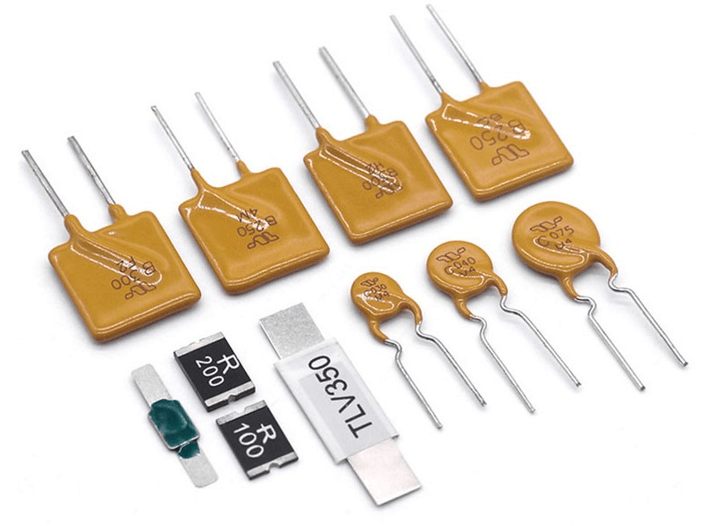

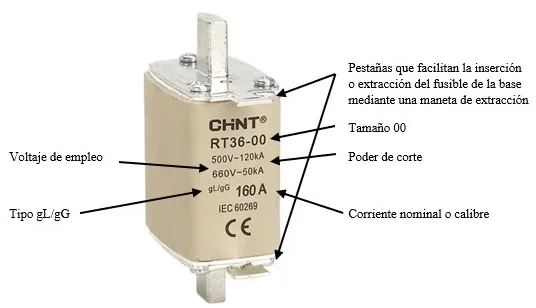

¿Qué es el poder de corte? ⚠️:El poder de corte de un cartucho fusible es la intensidad que el fusible es capaz de cortar en caso de un cortocircuito a su tensión nominal. |
Así, por ejemplo, si se estima que en una instalación eléctrica la corriente de cortocircuito es de 30.000 A (30 kA), el cartucho fusible deberá poseer un poder de corte superior a esta intensidad.
Habitualmente este valor se expresa en kА.
El símbolo del fusible se representa mediante un hilo dentro de un rectángulo.
No se representa la base portafusible.

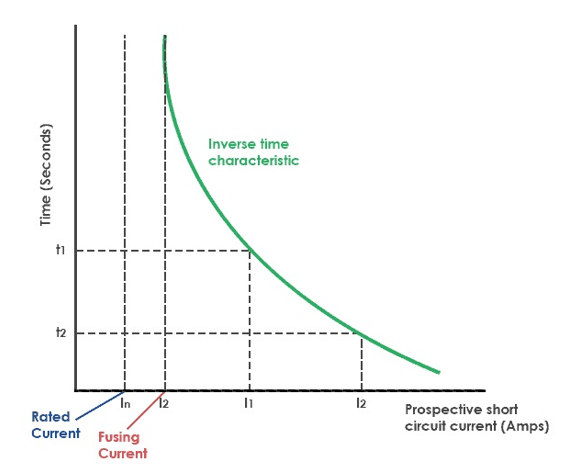

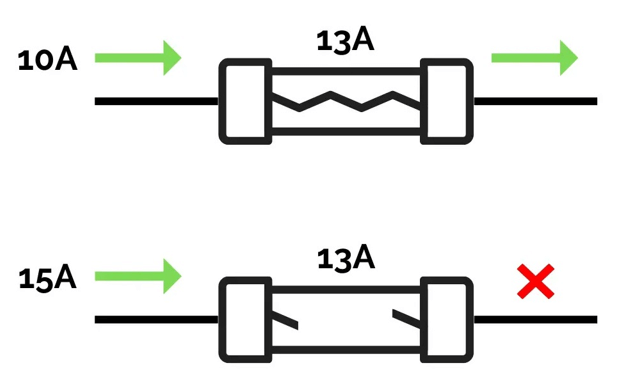

Debes saber ⚠️:Una de las ventajas de los cartuchos fusibles es que están calibrados en amperios. El calibre de un fusible nos indica la intensidad que puede pasar por él sin fundirse. |
