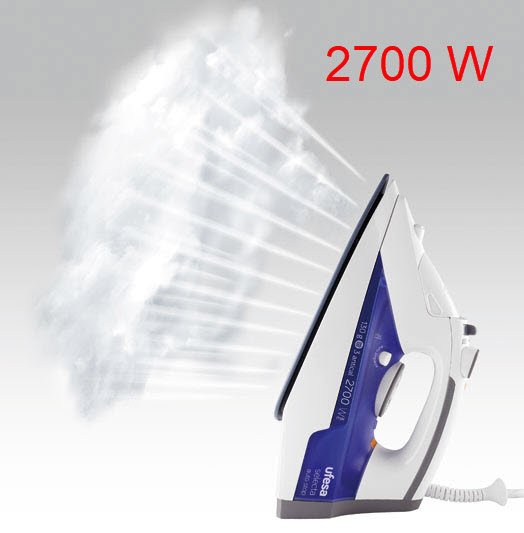

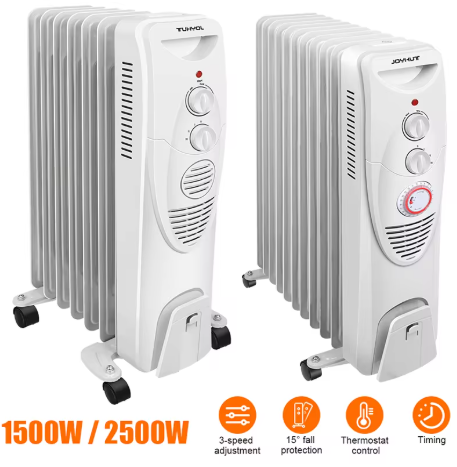

El Efecto Joule tiene múltiples aplicaciones útiles, como las estufas, hornos, planchas o calefactores eléctricos, donde el calor se aprovecha directamente.

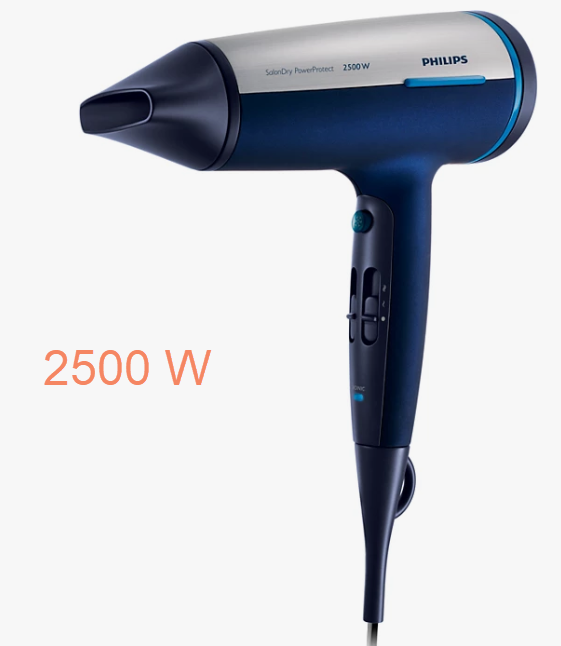

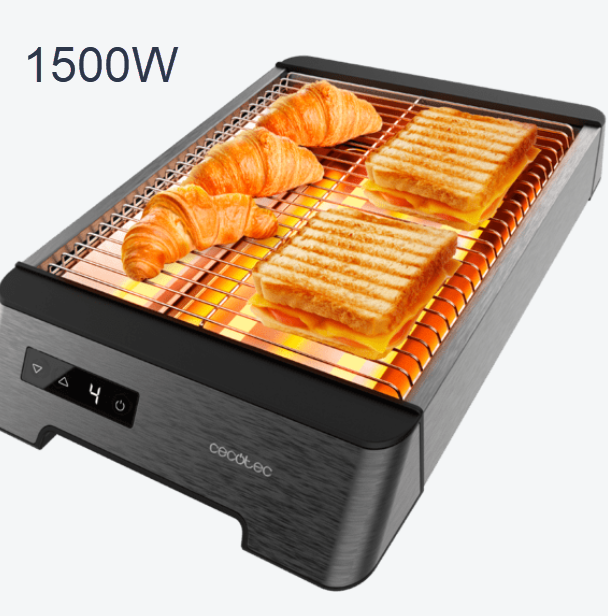

🔥El Efecto Joule se utiliza de forma práctica en la mayoría de electrodomesticos que tenemos en casa pero también tiene algunas desventajas que debemos controlar.
El problema del Efecto Joule en un chip (como una CPU o un procesador gráfico) es que genera una enorme cantidad de calor en un área diminuta.
Si dejaras el chip al aire, no podría transferir ese calor al aire circundante lo suficientemente rápido y se quemaría en segundos.

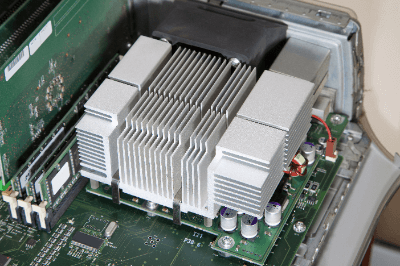

Aquí es donde entra el disipador, que ataca el problema en dos pasos.
La base del disipador (generalmente de cobre o aluminio, que son excelentes conductores de calor) hace contacto directo con el chip.
A menudo se usa pasta térmica para rellenar las microscópicas imperfecciones entre el chip y el disipador, asegurando una transferencia de calor (conducción) máxima e instantánea.
El calor del chip fluye inmediatamente hacia el metal del disipador, alejándose del componente sensible.
Aquí está la magia del diseño: el disipador no es un bloque sólido, está formado por docenas de aletas (fins).
El propósito de estas aletas es aumentar drásticamente la superficie de contacto con el aire. Un bloque sólido de 5x5 cm tiene poca superficie, pero si lo cortas en 50 aletas, ¡la superficie total puede ser 100 veces mayor!
Este calor, que ahora está repartido por todas las aletas, se transfiere al aire que fluye entre ellas (convección).
