Los interruptores automáticos funcionan gracias a dos mecanismos: el térmico y el magnético.

🔥 ¿Qué es la curva térmica de un interruptor automático?

La curva térmica forma parte de la curva de disparo de un interruptor automático y muestra cuánto tiempo tarda el interruptor en abrir el circuito cuando circula una corriente mayor a la nominal (In), debido a sobrecargas (no cortocircuitos).

Esta zona “térmica” depende del calentamiento interno del bimetal del interruptor:
cuanto mayor es la corriente, más rápido se calienta y más rápido dispara.

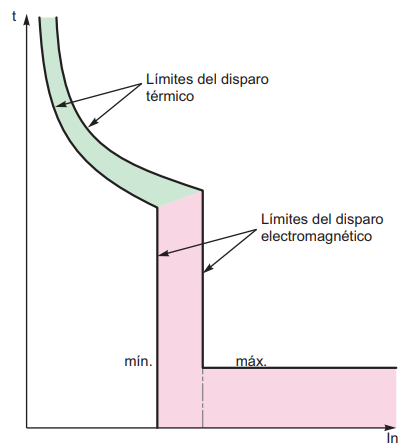

Por ello, las curvas de disparo tienen dos zonas bien diferenciadas, la del disparo térmico y la del disparo magnético, como se puede ver en la imagen que se adjunta.

📌 1. Corriente nominal (I_n)

Es la corriente para la cual el interruptor está diseñado.

Si la corriente es igual a I_n, el interruptor NO debe dispararse nunca, sin importar el tiempo.

Por eso en la curva no aparece un disparo para ese punto.

📌 2. Corriente convencional de no disparo (I_nt)

Es la máxima corriente que no debe provocar el disparo del interruptor.

Según la norma, vale 1,13 × In.

Ejemplo:
Si I_n = 10 A, entonces
I_nt = 1,13 × 10 A = 11,3 A.

Esto garantiza que pequeños aumentos temporales (calentamiento de motores, picos de consumo) no generen apagados innecesarios.

📌 3. Corriente convencional de disparo (I₂)

Es la mínima corriente que debe provocar el disparo, de manera segura y dentro del tiempo especificado.

Ese tiempo convencional es:

1 hora si I_n ≤ 63 A
2 horas si I_n > 63 A

El valor de I₂ depende de la norma y el tipo de interruptor.

Ejemplo:
Para un PIA de 10 A:
I₂ = 1,45 × 10 = 14,5 A

Esto quiere decir que si circulan 14,5 A, el interruptor sí o sí debe disparar dentro del tiempo establecido.

📌 4. Curva 1 y curva 2 (sensibilidad)

En las curvas térmicas ampliadas suele verse un área entre dos líneas:

Curva 1: interruptor “más sensible” fabricado dentro de las tolerancias (tardará menos en disparar).
Curva 2: interruptor “más duro” dentro de las tolerancias (tardará más).

Esta zona representa las variaciones normales del proceso de fabricación.

El fabricante garantiza dos cosas importantes:

Con I_nt (1,13 × I_n) → ningún interruptor debe dispararse.
Con I₂ (1,3 I_n o 1,45 I_n según la norma) → todos deben dispararse.
